RASTER 50 MM
Hustejší rasterSystém 16 mm
- Oceľ S355, platňa hrúbky 6 mm
- Nastaviteľné nohy z profilov 80 × 80 mm
- Pracovná výška 870 až 1 000 mm
Zváracie stoly MAWELD
Zváracie stoly MAWELD – pevný základ pre presnú prácu
Modulárne zváracie stoly so systémom 16 mm. Zvoľte si raster, rozmer a príslušenstvo podľa potrieb vašej dielne.
Systém 16 mm / oceľ S355
16 mmUpínací systém
50 / 100Raster otvorov v mm
S355Oceľ pracovnej dosky
01 / Sortiment
Stoly pre vašu dielňu
Dve možnosti rastra s rovnakým systémom upínania. Rozmery a aktuálnu ponuku nájdete v obchode mateos.sk.
RASTER 100 MM
Širší rasterSystém 16 mm
- Oceľ S355, platňa hrúbky 6 mm
- Nastaviteľné nohy z profilov 80 × 80 mm
- Pracovná výška 870 až 1 000 mm
02 / Výber stola
ECONOMIC alebo PROFI?
Porovnajte zverejnené parametre konkrétnych stolov. Aktuálny rozmer, variant a cenu vždy overte pri výrobku v e-shope.
ECONOMIC
Stoly s rastrom 100 mm sú dostupné v ponuke Mateos. Väčší rozstup otvorov je vhodný tam, kde postačuje hrubšie polohovanie dielov.
- Upínací systém 16 mm
- Raster otvorov 100 mm
- Zverejnený variant: doska S355, hrúbka 6 mm
PROFI
Stoly s rastrom 50 mm ponúkajú viac bodov na upnutie a presnejšie polohovanie prípravkov podľa rozmeru dielov.
- Upínací systém 16 mm
- Raster otvorov 50 mm
- Zverejnený variant: doska S355, hrúbka 6 mm
Názvy sérií sa v starších podkladoch používajú nejednotne. Pri objednávke rozhoduje technická špecifikácia vybraného výrobku, najmä raster, rozmer a hrúbka platne.
03 / Konštrukcia

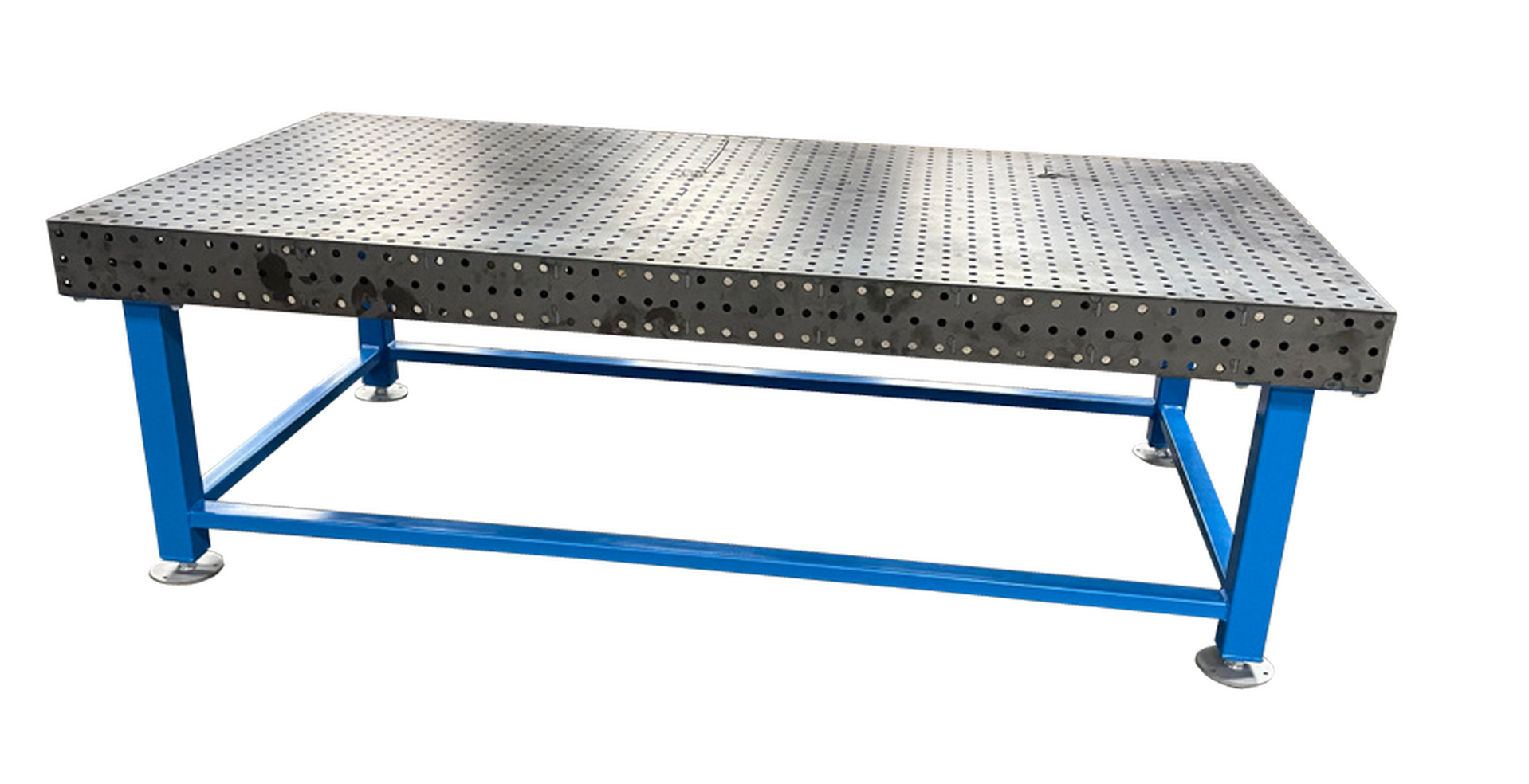

Pripravené na každodenné zváranie
Perforovaná pracovná plocha pomáha opakovateľne polohovať diely. Nastaviteľné nohy umožňujú prispôsobiť výšku pracoviska.
MateriálOceľ S355
Hrúbka platne6 mm pri zverejnených variantoch
Priemer systému16 mm
Raster50 alebo 100 mm
Nastavenie výšky870 – 1 000 mm
03 / Príslušenstvo
Upnite diel presne tam, kde ho potrebujete.
Dorazy, uholníky, polohovadlá a zvierky rozširujú možnosti práce so zváracím stolom.
Pozrieť príslušenstvo
05 / Použitie v dielni
Stôl ako pracovisko na upínanie a zváranie

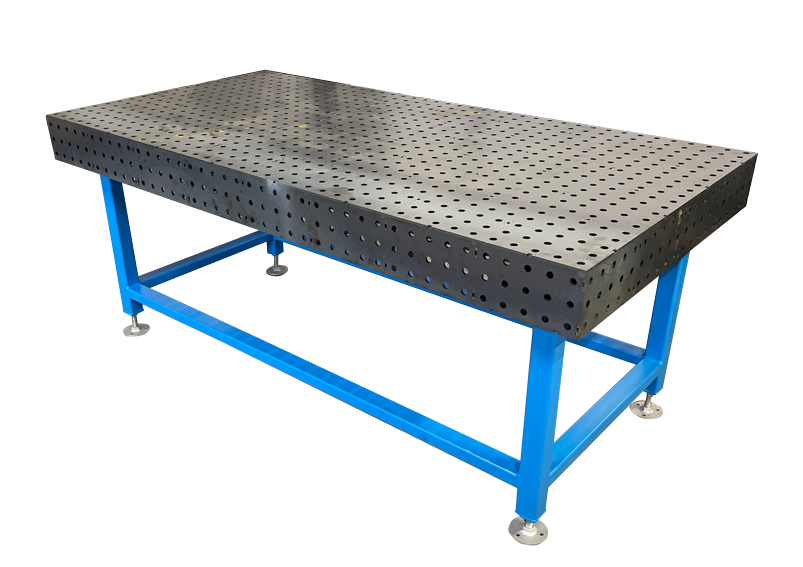

Ukážka stola MAWELD v dielenskom prostredí. Systém 16 mm umožňuje kombinovať pracovnú dosku s dorazmi, uholníkmi a zvierkami.
Konkrétny model, rozmer ani zákazníka k tejto zverejnenej fotografii neuvádzame, pretože tieto údaje nie sú potvrdené.
Spýtať sa na vhodnú zostavu ↗06 / O MAWELD
Zváracie stoly vyrábané na Slovensku
MAWELD sa zameriava na pracovné stoly a príslušenstvo pre zváračské dielne. Aktuálny sortiment a objednávky vybavuje e-shop Mateos.sk.
07 / Kontakt
Porozprávajme sa o vašom stole.
Máte otázku k rozmerom, rastru alebo príslušenstvu? Kontaktujte tím Mateos, ktorý stoly MAWELD predáva.
Napísať e-mailE-mailmateos@mateos.sk
Telefón+421 918 689 753
Adresa spoločnostiNiklová 722/54, 926 01 Sereď
Ďalšie informácieKontakt na mateos.sk ↗
MAWELD: pracovisko pre upínanie aj zváranie
MAWELD sa zameriava na zváracie stoly a príslušenstvo pre zámočnícke a zváračské dielne. Základom pracoviska je perforovaná oceľová doska, na ktorej môžete zostavu podoprieť, založiť proti dorazom a zaistiť pred stehovaním. Stôl pomáha usporiadať prácu pri výrobe rámov, konzol, držiakov aj menších oceľových konštrukcií. Výber pracoviska preto začína pri dieloch, ktoré skutočne vyrábate, nie pri najväčšej dostupnej doske.
Na tomto webe nájdete vysvetlenie systému, rozmerov a možností upínania. Konkrétne varianty, cenu a možnosti dodania si vyberiete v e-shope Mateos.sk. Pri opakovanej výrobe má zmysel pripraviť si stabilné rozmiestnenie dorazov a prípravkov: pri ďalšej zostave sa môžete vrátiť k rovnakému usporiadaniu. Presnosť hotového dielu však závisí aj od merania, prípravy materiálu a zváracieho postupu.
Čo znamená systém 16 mm
Označenie systém 16 mm sa vzťahuje na upínací systém otvorov a zodpovedajúce príslušenstvo. Nejde o hrúbku pracovnej platne. Pri výbere dorazov, uholníkov alebo upínacích prvkov overte, že sú určené práve pre tento systém. Samotný údaj o priemere ešte nenahrádza kontrolu konkrétneho spôsobu uchytenia, dĺžky čapu a priestoru pod doskou.
Upínací zvárací stôl umožňuje rozmiestniť prípravky podľa tvaru zostavy. Diely sa najprv podoprú a vyrovnajú, potom sa zaistia. Zvierka nemá nahrádzať chýbajúcu oporu ani násilne vyrovnávať nevhodne pripravený diel. Pred zváraním skontrolujte rozmery a prístup k miestam spojov; prípravky nesmú brániť práci horáka.
Raster 50 alebo 100 mm: rozhoduje rozmiestnenie opôr
Raster je rozstup otvorov v pracovnej ploche. Pri rastri 50 mm máte hustejšiu sieť bodov, čo môže uľahčiť umiestnenie dorazov pri kratších profiloch a menších dieloch. Raster 100 mm poskytuje redšiu sieť a môže postačovať pri väčších zostavách, ak umožní podoprieť všetky potrebné miesta. V oboch prípadoch ide pri tu opisovaných stoloch o systém 16 mm.
Hustejší raster sám osebe nezaručuje presnejší zvar ani vyššiu nosnosť. Rozhoduje aj konštrukcia prípravku a geometria zostavy. Už pred nákupom si načrtnite, kde budú ležať profily, kde potrebujete doraz a kde musí zostať voľný prístup. Tak najlepšie posúdite, či využijete menšie rozstupy otvorov.
Pracovná doska z ocele S355 a nastavenie výšky
Pre overené varianty Mateos uvádza oceľ S355, pracovnú platňu hrúbky 6 mm a nohy z profilov 80 × 80 mm. Tieto údaje opisujú konkrétne zverejnené prevedenia; nemožno z nich bez ďalších podkladov odvodiť nosnosť celej zostavy ani toleranciu rovinnosti. Pri ťažkých dieloch si požadované zaťaženie potvrďte pre vybraný model.
Zverejnený rozsah pracovnej výšky je 870 až 1 000 mm. Výšku voľte aj podľa výšky upnutého dielu, nielen podľa samotnej dosky. Na pracovisku nechajte priestor na obsluhu a manipuláciu. Pred založením zostavy skontrolujte stabilitu stola a čistotu oporných plôch; nečistoty pod dielom môžu ovplyvniť jeho polohu.
Rozmer stola prispôsobte dielom aj dielni
V overenej ponuke sú napríklad rozmery 1000 × 1000, 1200 × 1000, 1600 × 1000, 2000 × 1000 a 2400 × 1200 mm. Menšia doska môže vyhovovať opakovanej výrobe drobných zostáv, dlhšia poskytne viac miesta pre rámy a pozdĺžne profily. K pôdorysu výrobku pripočítajte miesto pre dorazy a zvierky. Široká doska zároveň vyžaduje premyslený dosah k stredu.
Priestor v dielni posudzujte spolu s pohybom materiálu: stôl nesmie zablokovať prístup k stroju, vozíku ani dverám. Pri nadrozmernej zostave nevychádzajte iba z rozmeru dosky. Potrebné podpery, rozloženie hmotnosti a manipuláciu treba riešiť samostatne. Na stránke rozmerov nájdete orientáciu podľa použitia a odkazy na konkrétne zverejnené výrobky.
Príslušenstvo vyberajte podľa zostavy
Dorazy určujú polohu dielov, uholníky pomáhajú vytvárať oporné plochy a zvierky zostavu zaisťujú. Počet prípravkov voľte podľa počtu oporných a upínacích miest, nie iba podľa veľkosti stola. Overte kompatibilitu so systémom 16 mm a s konkrétnou doskou. Pri zmenách sortimentu môže byť užitočnejšia variabilná sada než jediný pevný prípravok.
Pred objednávkou si pripravte typický výkres alebo náčrt zostavy, najväčší rozmer dielu a spôsob manipulácie. Tieto informácie pomôžu pri výbere rastra, pracovnej plochy aj príslušenstva. Ak si nie ste istí vhodným prevedením, obráťte sa na tím Mateos a potvrďte si parametre konkrétneho výrobku.
