MAWELD Schweißtische – eine solide Grundlage für präzises Arbeiten

Modulare Schweißtische mit System 16 mm. Wählen Sie Lochraster, Größe und Zubehör entsprechend den Anforderungen Ihrer Werkstatt.

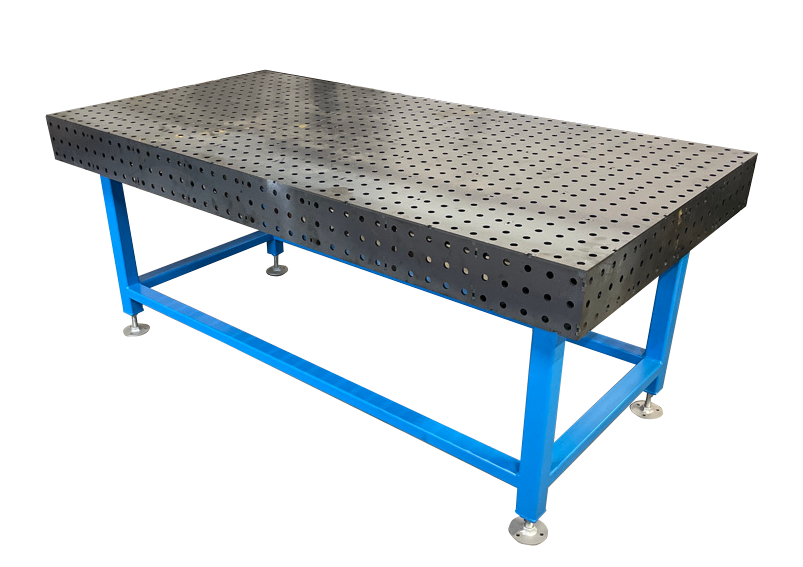

MAWELD Schweißtisch mit gelochter Stahlplatte und blauem Gestell
System 16 mm / Stahl S355
16 mmSpannsystem
50 / 100Lochraster in mm
S355Stahl der Arbeitsplatte
01 / Sortiment

Tische für Ihre Werkstatt

Zwei Lochraster mit demselben Spannsystem. Abmessungen und das aktuelle Angebot finden Sie im Shop mateos.sk.

02 / Tischauswahl

ECONOMIC oder PROFI?

Vergleichen Sie die veröffentlichten Daten der einzelnen Tische. Prüfen Sie die aktuelle Größe, Ausführung und den Preis stets beim Produkt im Onlineshop.

ECONOMIC

Tische mit 100-mm-Lochraster sind im Mateos-Sortiment erhältlich. Der größere Lochabstand eignet sich dort, wo eine gröbere Positionierung der Teile ausreicht.

  • Spannsystem 16 mm
  • Lochraster 100 mm
  • Veröffentlichte Ausführung: Platte S355, Stärke 6 mm
Tische mit 100-mm-Lochraster ansehen ↗

PROFI

Tische mit 50-mm-Lochraster bieten mehr Spannpunkte und eine feinere Positionierung von Vorrichtungen entsprechend den Werkstückabmessungen.

  • Spannsystem 16 mm
  • Lochraster 50 mm
  • Veröffentlichte Ausführung: Platte S355, Stärke 6 mm
Tische mit 50-mm-Lochraster ansehen ↗

Die Serienbezeichnungen werden in älteren Unterlagen uneinheitlich verwendet. Bei der Bestellung ist die technische Spezifikation des gewählten Produkts entscheidend, insbesondere Lochraster, Abmessungen und Plattenstärke.

Technische Daten: Lochraster 50 mm ↗Technische Daten: Lochraster 100 mm ↗
03 / Konstruktion

Für das tägliche Schweißen ausgelegt

Die gelochte Arbeitsfläche unterstützt das wiederholbare Positionieren von Teilen. Verstellbare Beine ermöglichen die Anpassung der Arbeitshöhe.

MaterialStahl S355
Plattenstärke6 mm bei den veröffentlichten Ausführungen
Systemdurchmesser16 mm
Lochraster50 oder 100 mm
Höhenverstellung870 – 1 000 mm
03 / Zubehör

Spannen Sie Ihr Werkstück genau dort, wo Sie es benötigen.

Anschläge, Winkel, Positionierelemente und Zwingen erweitern die Einsatzmöglichkeiten des Schweißtisches.

AnschlägeWinkelPositionierelementeZwingen
Zubehör ansehen
MAWELD Schweißtisch in der Werkstatt
MAWELD Schweißtisch in der Werkstatt
05 / Einsatz in der Werkstatt

Der Tisch als Arbeitsplatz zum Spannen und Schweißen

Ein MAWELD Tisch in einer Werkstattumgebung. Das System 16 mm ermöglicht die Kombination der Arbeitsplatte mit Anschlägen, Winkeln und Zwingen.

Zu diesem veröffentlichten Foto nennen wir weder ein konkretes Modell noch Abmessungen oder einen Kunden, da diese Angaben nicht bestätigt sind.

Geeignete Zusammenstellung anfragen ↗
06 / Über MAWELD

Schweißtische aus slowakischer Fertigung

MAWELD konzentriert sich auf Arbeitstische und Zubehör für Schweißwerkstätten. Das aktuelle Sortiment und Bestellungen werden über den Onlineshop Mateos.sk abgewickelt.

MAWELD im robotergestützten 3D-Druck

MAWELD Schweißtische als Grundlage für robotergestützten 3D-Druck

Ein Tisch. Unzählige industrielle Einsatzmöglichkeiten.

Roter Industrieroboter mit Druckkopf an einem gelochten Stahltisch und einer Bedientafel.
Gelochte Arbeitsfläche in einer Roboterzelle.

Modulare MAWELD Schweißtische können auch als Arbeitsplattform für robotergestützten großformatigen 3D-Druck dienen. Die Stahlkonstruktion und die variable Fläche bieten Platz für Druckunterlagen, Stützen und Vorrichtungen entsprechend der Planung des jeweiligen Arbeitsplatzes.

Einsatz im 3D-Druck ansehen
07 / Kontakt

Sprechen wir über Ihren Tisch.

Haben Sie Fragen zu Abmessungen, Lochraster oder Zubehör? Kontaktieren Sie das Mateos-Team, das die MAWELD Tische verkauft.

E-Mail schreiben
E-Mailmateos@mateos.sk
Telefon+421 918 689 753
FirmenanschriftNiklová 722/54, 926 01 Sereď
Weitere InformationenKontakt auf mateos.sk ↗

MAWELD: ein Arbeitsplatz zum Spannen und Schweißen

MAWELD konzentriert sich auf Schweißtische und Zubehör für Schlosserei- und Schweißwerkstätten. Grundlage des Arbeitsplatzes ist eine gelochte Stahlplatte, auf der sich eine Baugruppe vor dem Heften abstützen, an Anschlägen ausrichten und sichern lässt. Der Tisch hilft, die Arbeit bei der Fertigung von Rahmen, Konsolen, Halterungen und kleineren Stahlkonstruktionen zu organisieren. Die Auswahl des Arbeitsplatzes beginnt deshalb bei den tatsächlich gefertigten Teilen und nicht bei der größten verfügbaren Platte.

Auf dieser Website finden Sie Erläuterungen zum System, zu den Abmessungen und den Spannmöglichkeiten. Konkrete Ausführungen, Preise und Liefermöglichkeiten wählen Sie im Onlineshop Mateos.sk. Bei wiederkehrender Fertigung ist es sinnvoll, eine feste Anordnung von Anschlägen und Vorrichtungen vorzubereiten: Bei der nächsten Baugruppe können Sie dieselbe Anordnung wiederverwenden. Die Genauigkeit des fertigen Teils hängt jedoch auch von der Messung, der Materialvorbereitung und dem Schweißverfahren ab.

Was bedeutet System 16 mm?

Die Bezeichnung System 16 mm bezieht sich auf das Spannsystem der Bohrungen und das passende Zubehör. Sie bezeichnet nicht die Stärke der Arbeitsplatte. Prüfen Sie bei der Auswahl von Anschlägen, Winkeln oder Spannelementen, ob diese für dieses System vorgesehen sind. Die Durchmesserangabe allein ersetzt nicht die Prüfung der konkreten Befestigungsart, der Bolzenlänge und des Platzes unter der Platte.

Auf einem Spann- und Schweißtisch lassen sich Vorrichtungen entsprechend der Form der Baugruppe anordnen. Die Teile werden zuerst abgestützt und ausgerichtet und anschließend gesichert. Eine Zwinge darf eine fehlende Stütze nicht ersetzen oder ein unzureichend vorbereitetes Teil gewaltsam ausrichten. Prüfen Sie vor dem Schweißen die Abmessungen und die Zugänglichkeit der Verbindungsstellen; Vorrichtungen dürfen die Brennerführung nicht behindern.

Lochraster 50 oder 100 mm: Die Anordnung der Stützen entscheidet

Das Lochraster bezeichnet den Abstand der Bohrungen in der Arbeitsfläche. Mit einem 50-mm-Lochraster erhalten Sie ein dichteres Netz von Punkten, das die Platzierung von Anschlägen bei kürzeren Profilen und kleineren Teilen erleichtern kann. Ein 100-mm-Lochraster bietet ein weiteres Netz und kann für größere Baugruppen ausreichen, wenn sich damit alle erforderlichen Stellen abstützen lassen. In beiden Fällen handelt es sich bei den hier beschriebenen Tischen um das System 16 mm.

Ein dichteres Lochraster garantiert für sich genommen weder eine genauere Schweißnaht noch eine höhere Tragfähigkeit. Auch die Konstruktion der Vorrichtung und die Geometrie der Baugruppe sind entscheidend. Skizzieren Sie bereits vor dem Kauf, wo Profile liegen werden, wo ein Anschlag erforderlich ist und wo der Zugang frei bleiben muss. So beurteilen Sie am besten, ob Sie die kleineren Lochabstände nutzen werden.

Arbeitsplatte aus Stahl S355 und Höhenverstellung

Für die überprüften Ausführungen nennt Mateos Stahl S355, eine 6 mm starke Arbeitsplatte und Beine aus Profilen 80 × 80 mm. Diese Angaben beschreiben konkrete veröffentlichte Ausführungen; ohne zusätzliche Unterlagen lassen sich daraus weder die Tragfähigkeit der gesamten Baugruppe noch die Ebenheitstoleranz ableiten. Lassen Sie bei schweren Teilen die erforderliche Belastung für das ausgewählte Modell bestätigen.

Der veröffentlichte Arbeitshöhenbereich beträgt 870 bis 1 000 mm. Wählen Sie die Höhe auch unter Berücksichtigung des eingespannten Teils und nicht nur der Platte selbst. Lassen Sie am Arbeitsplatz Platz für Bedienung und Handhabung. Prüfen Sie vor dem Auflegen der Baugruppe die Stabilität des Tisches und die Sauberkeit der Auflageflächen; Verschmutzungen unter dem Teil können seine Position beeinflussen.

Tischgröße an Werkstücke und Werkstatt anpassen

Das überprüfte Angebot umfasst beispielsweise die Abmessungen 1000 × 1000, 1200 × 1000, 1600 × 1000, 2000 × 1000 und 2400 × 1200 mm. Eine kleinere Platte kann für die wiederkehrende Fertigung kleiner Baugruppen ausreichen; eine längere bietet mehr Platz für Rahmen und Längsprofile. Berücksichtigen Sie zusätzlich zum Grundriss des Produkts den Platz für Anschläge und Zwingen. Eine breite Platte erfordert zugleich eine durchdachte Erreichbarkeit der Mitte.

Berücksichtigen Sie bei der Beurteilung des Werkstattplatzes den Materialfluss: Der Tisch darf den Zugang zu Maschinen, Wagen oder Türen nicht versperren. Gehen Sie bei übergroßen Baugruppen nicht allein von den Plattenabmessungen aus. Erforderliche Stützen, Gewichtsverteilung und Handhabung müssen gesondert geklärt werden. Auf der Seite zu den Abmessungen finden Sie eine Orientierung nach Einsatzbereich sowie Links zu konkreten veröffentlichten Produkten.

Zubehör entsprechend der Baugruppe auswählen

Anschläge bestimmen die Position der Teile, Winkel helfen beim Aufbau von Auflageflächen und Zwingen sichern die Baugruppe. Wählen Sie die Anzahl der Vorrichtungen nach der Zahl der Auflage- und Spannpunkte und nicht allein nach der Tischgröße. Prüfen Sie die Kompatibilität mit dem System 16 mm und der konkreten Platte. Bei wechselndem Sortiment kann ein variabler Satz nützlicher sein als eine einzelne feste Vorrichtung.

Bereiten Sie vor der Bestellung eine typische Zeichnung oder Skizze der Baugruppe, die größte Werkstückabmessung und die Art der Handhabung vor. Diese Informationen helfen bei der Wahl von Lochraster, Arbeitsfläche und Zubehör. Wenn Sie hinsichtlich der geeigneten Ausführung unsicher sind, wenden Sie sich an das Mateos-Team und lassen Sie die Daten des konkreten Produkts bestätigen.

Arbeitstische zum Schweißen: Lochraster und Größe wählen

Beim Spannen von Teilen auf einem gelochten Tisch ist die Lage von Stützen, Anschlägen und Zwingen entscheidend. Skizzieren Sie zunächst eine typische Baugruppe und lassen Sie Platz für den Zugang zu den Schweißnähten.

Vergleich von Tischen mit System 16 mm
AuswahlWorauf Sie bei der Arbeit achten solltenDetails
Lochraster 50 mmDichteres Bohrungsnetz für kleinere Teile und häufigeres Umrüsten der Vorrichtungen.Tische mit 50-mm-Lochraster
Lochraster 100 mmPrüfen Sie, ob das weitere Netz die Abstützung und Sicherung aller erforderlichen Stellen der Baugruppe ermöglicht.Tische mit 100-mm-Lochraster
ArbeitsflächeBerücksichtigen Sie zusätzlich zu den Werkstückabmessungen den Platz für Vorrichtungen und die Handhabung in der Werkstatt.Abmessungen der Schweißtische

Lesen Sie den vollständigen Ratgeber zur Auswahl eines Schweißtisches.
